Область застосування
У системах опалення, щоб уникнути небажаних високих перепадів тисків.
Застосування
Перепускний клапан перепаду тиску застосовується, якщо при конструюванні мережі трубопроводів або підборі насосів неможливо обійтися низьким перепадом тиску, або щоб уникнути небажаних високих перепадів тисків на термостатичних клапанах. Згідно з рекомендаціями VDMA термостатичні клапани потрібно підбирати на перепад тиску 0,05 бар br /> і за допомогою належних засобів піклується про те, що б у розташованих поблизу насосів радіаторів або
при зменшенні подачі насоса перепад тиску не перевищував 0,2 бар.
Крім того, за допомогою перепускного клапана можна підтримувати мінімальну протоку води в байпасі (обвідна лінія в газовому водонагрівачі, якщо така не передбачена в самому агрегаті). При підборі слід враховувати те, що для кожного, встановленого на перепускному клапані значення
перепаду тиску, витрата необхідна для зниження тиску в байпасі, буде відводитися (залежно
від того, чи розраховані параметри насоса із запасом, і від крутості характеристик насоса).
Якщо відповідно до діаграмою підбору кількість води в перепускній лінії виявиться замало, то слід додати ще один перепускний клапан. Перепускна (байпасна) лінія повинна бути по можливості короткою і мати незначний гідравлічний опір.
Приклад установки

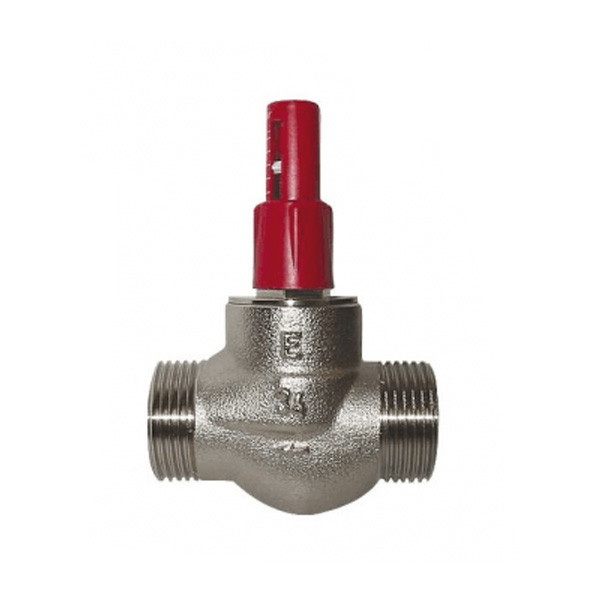

Конструктивні особливості
- Сідло та тарілка клапана встановлені в латунному корпусі
- Регулювання за допомогою маховика, зчитування встановленого значення безпосередньо за шкалою
/> - З'єднання з двома різьбовими кінцями труб, ущільнення по площині
- Завдяки плоскому ущільненню вентиль у будь-який момент можна демонтувати
- Робота без вібрацій та шуму завдяки спеціальним опорам штока клапана
- Амортизатори коливань гасять шум при різкому повному відкриванні штока клапана
Матеріали
Корпус: Латунь CuZn39Pb3
Внутрішні деталі: Пластмаса
Пружина: Легована сталь
Маховик: Пластмаса
Ущільнення: EPDM
| Основні | |
|---|---|
| Виробник | Herz |
| Країна виробник | Австрія |
| Максимальна робоча температура | 120 град. |
| Максимальний робочий тиск | 10 бар |
| Місце встановлення | Подаючий трубопровід |
| Тип приєднання | Різьбове |
| Користувальницькі характеристики | |
| Дистанційне управління | Немає |
| Матеріал корпусу | Латунь |
| Мінімальна температура робочого середовища | 5 град. |
| Функціональне призначення клапана | Регулюючий клапан |
