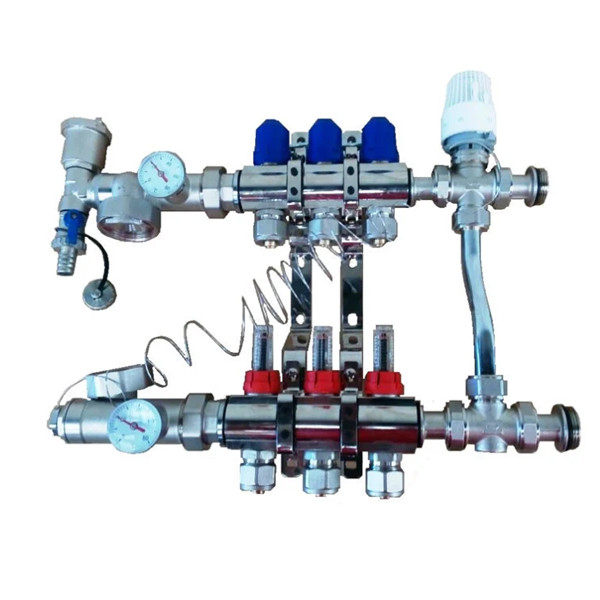

Показати оптові ціниОсобливістю цієї комплектації колектора теплої підлоги є наявність триходового термостатичного клапана і байпасної лінії для високотемпературного контуру опалення.
Триходовий клапан служить для перенаправлення потоків теплоносія в системі опалення. Завдяки цьому вузлі можна поєднати низькотемпературний і високотемпературний контур.
Розгляньмо, як це працює

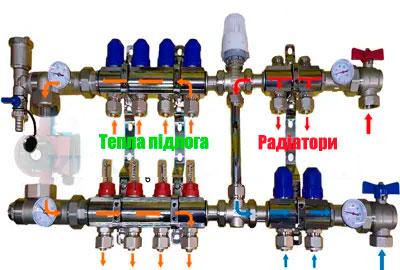

Схема роботи при відкритому триходовому клапані
У відкритому положенні клапана теплоносій діє одночасно на колектор теплої підлоги та колектор опалення. Як тільки колектор теплої підлоги виходить на свою робочу температуру термоклапан перекриває подачу гарячого теплоносія і засліплює його на колекторі опалення. У цьому положенні контур працює незалежно один від одного, використовуючи дві циркуляційні помпи: котлової помпи та помпи, розміщеної в колекторі теплої підлоги (помпа не входить у вартість комплекту).
Наочна схема розподілу гідравліки представлена ниже.

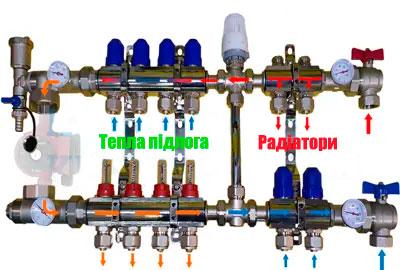

Схема роботи при закритому триходовому клапані
Як видно на даній схемі після закриття клапана колектор теплої підлоги та колектор для опалення працюють незалежно один від одного.
Під час використання сервоприводів на балках теплої підлоги рекомендується встановити додаткову байпасну лінію.
Колекторні балки опалення не входять в вартість позиції, для обчислення необхідної вам комплектації дзвоніть нам
Основні | |
---|---|
Країна виробник | Туреччина |
Гарантійний термін | 12 міс |
Діаметр колектора | 1" |
Випробувальний тиск | 10 бар |
Кількість виходів | 6 |
Максимальна робоча температура | 95 град. |
Максимальний робочий тиск | 6 бар |
Матеріал колектора | Латунь |
Мінімальна робоча температура | 5 град. |
Призначення колектора | Для теплої підлоги, Для опалення |
Пропускна здатність | 1.44 куб.м/год |
Різьба колектора | Внутрішня |
Тип колектора | Регулюючий |
Комплектація | |
Кран Маєвського | Так |
Кронштейн | Так |
Витратомір | Так |
Користувальницькі характеристики | |
Стан | Нове |
