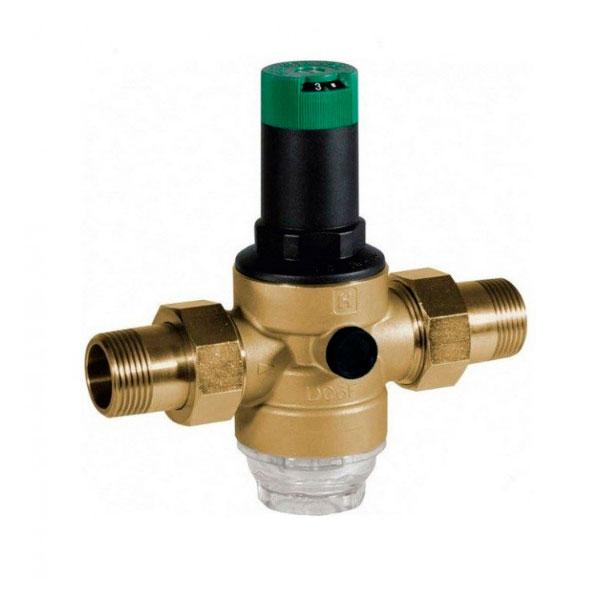

Редуктор тиску Honeywell D06F Resideo Braukmann 1/2A з пластиковим фільтром

Знімаємо вашу увагу на те, що з осені 2020 року весь модельний ряд фільтрів і редукторів Honeywell буде випускатися заводом виробником під

Торговий маркою Resideo Braukmann.

Гарантія 1 рік!

Регуктор тиску води Honeywell Resideo Braukmann D06F-1/2A

Клапан зниження тиску Honeywell Resideo Braukamann D06F-1/2A в стандартному сповненні служить для зменшення надлишкового тиску води, інших неагресивних рідкостей, а також стиснутого повітря, азоту в трубопроводі. Понижчий редуктор D06F-1/2A застосовується як в промислових, так і побутових системах.

Монтаж редуктора D06F-1/2A для зниження тиску дозволить уникнути виходу з ладу пристроїв та обладнання, підключених до трубопроводу. Додаткова перевага цього низького клапана - підтримання вихідних тиску на постійно визначеному користувачем рівні, не залежить від переходів сили вхідного напору.

Підтримується регулятор тиску Honeywell D06F-1/2A з латуного корпусу, вкладка, що складається з сідела і діафрагми, фільтр з комірками 0,16 мм, яка регулює пружини, а також пружинного циліндра з ручкою для налаштування і шкали.

Фільтр тонкої очистки, розташованої нижче клапана, може бути закритий міцним прозорим пластиком (для холодної води) або червоною бронзою (для гарячої води). Вмонтований фільтр механічної очищення для півдюймового редуктора D06F-1/2A зроблений з нержавіючої сталі, корпус - з латуні, а вкладень і склянка і ручка для регулювання - з полімера.

ТЕХНІЧНІ ДАНІ

Клапан D06F для зниження тиску має низький рівень шуму. Зручність регулювання тиску полягає в тому, що його рівень вже вказано на регуляторі. Як і у попередніх моделях редукторів пружина не контактує з водою. У вас є вбудований фільтр тонкої очищення. Цю модель редукційного клапана можна легко перетворити в комбінований фільтр тонкий очищення води з зворотною промивкою, підключивши лише фільтр FN09S. Крім того, для D06F додатково можна змонтувати зворотний впускний клапан. Так само як і в інших моделях редукторів Honeywell, D06F-1/2A перепади і стрибків вхідного тиску не відчуваються на виході.

• Призначення клапана: Вода, стиснуте повітря, азот, неагресивні рідини
• Вхідний тиск:до 25 бар
• Вих. тиск:від 1,5 до 6 барів
• Температура:до 40 Ос (прозора чаша), до 70 Ос (латунна чаша)

Регулятор тиску води Honeywell D06F працює таким чином, що регулярна пружина і діафрагма чинять опір один одному. Коли тиск на виході досягає максимального рівня, діафрагма дає на пружину з великим зусиллям і клапан перехоплюється і навпаки. У редукційному клапані D06F на дію діафрагми впливає тільки вихідний тиск води. Тиск на виході залишається постійним і залежить від розташування ревулювальної ручки, відповідно до показань на цифровій шкалі.

• D06F A - заради холодної води
• D06F B для гарячої води
• D06F E для холодної води без переходів
•

УСТАНОВКА

Правильний монтаж клапана потрібно виконувати, розміщуючи клапан чашей вниз. На трубі необхідно встановити запірну арматуру для надання обслуговування регулятора. Також потрібна доступність, щоб побачити свідчення манометра і стан чаші фільтра, який потрібно буде очищати. Якщо у трубопроводі є обладнання, яке чутливе до засмічення, то вам слід встановити фільтр тонкої очистки перед цим клапаном.

Рекомендується встановити клапан Honeywell D06F-1/2A, якщо:

• - Статичний тиск у системі вище допустиму;
• - Потрібно захиститися від шуму води в будівлях (наприклад, якщо тиск у споживачів на виході більше 5 бар);
• - Потрібно встановити багато зон тиску (клапан на кожному поверсі);
• - Потрібно прибрати перепади вхідного тиску;
• - Важливо мати постійний визначений рівень тиску.

Принцип дії:

Діаграма значень Kvs:

ПРИМЕР МОНТАЖА
