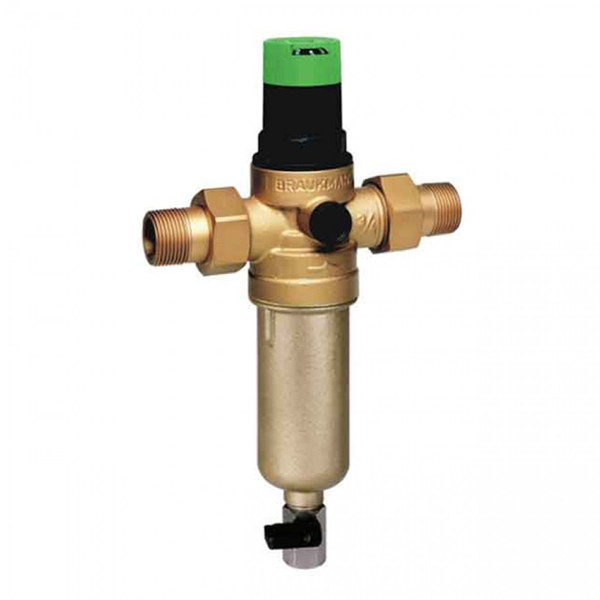

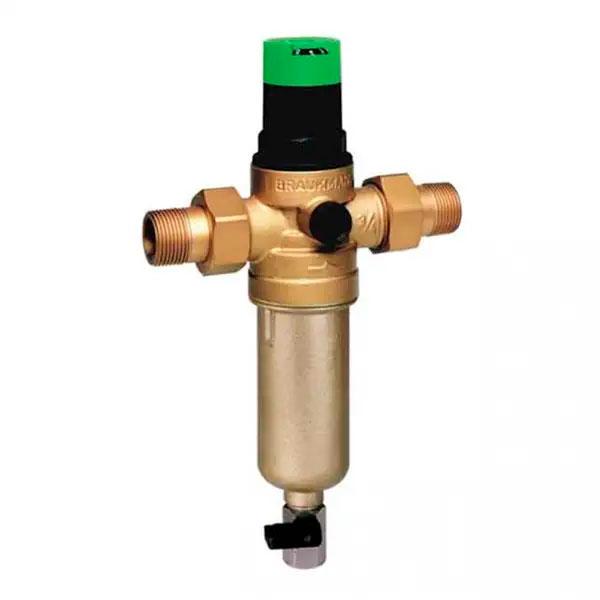

Самопромивний фільтр для гарячої води Honeywell FK06 3/4 AAM з регулятором тиску

Фільтри FK06-AAM для гарячої води - є комбінацією промивного фільтра з клапаном зниження тиску для безперервного водопостачання фільтрованою водою. Вони запобігають проникненню сторонніх тіл, таких як частинки іржі, волокон пеньки або піщинок. Сторонні частинки, зібрані всередині колби фільтра, можуть бути легко видалені за допомогою промивання. Клапан зниження тиску попереджає захист від надлишкового тиску та знижує витрату води. Кожен із перелічених елементів окремо задовольняє вимогам діючих норм DIN/DVGW. Особливості та характеристики індивідуальних елементів також поширюються на весь комбінований пристрій. Невеликі розміри дозволяють встановити комбінований фільтр у місцях з обмеженим простором.

Особливості фільтра Honeywell miniplus FK06-AAM:

• Протестовано за вимогами DIN/DVGW
• Просте складання
• Просте налаштування вихідного тиску
• Налаштування читається на настроювальній шкалі
• Настроювальна пружина не вступає в контакт із водою
• Картридж клапана може повністю змінюватись
• Подача фільтрованої води не припиняється в процесі промивання
• Коливання вхідного тиску не впливають на вихідний тиск
• Сітка та колба фільтра можуть змінюватися
• Збалансоване сідло клапана
• Може оснащуватися вхідним зворотним клапаном
• Перевірена та надійна конструкція
• Відповідає вимогам KTW

Конструкція фільтру з редуктором тиску води Honeywell FK06-AAM miniplus:

Комбінований фільтр miniplus FK06-AAM складається з:

• Корпуси з отворами G 1/4" під манометр з обох боків.
• Різьбового з'єднання (Версія A)
• Картридж клапана з діафрагмою та сідлом клапана
• Пружинної склянки зі шкалою та ручкою налаштування
• Настроювальні пружини
• Сітки фільтра тонкого очищення з колбою
• Кульового клапана

Постачається без манометра.

Матеріали фільтра з регулятором тиску Honeywell FK06-AAM

• Корпус з латуні, стійкої до вимивання цинку
• Фітинги з латуні
• Картридж клапана із високоякісного синтетичного матеріалу
• Пружинна склянка зі шкалою та ручкою налаштування із високоякісного синтетичного матеріалу
• Пружина із пружинної сталі
• Сітка фільтру з нержавіючої сталі
• Колба фільтра з міцного синтетичного матеріалу або латуні, стійкої до вимивання цинку
• Діафрагма з армованого NBR

Технічні дані комбінованого фільтра для води Honeywell FK06 AAM:

• Середовище застосування: вода
• Монтажне положення: горизонтальне, колбою фільтра вниз
• Робочий тиск: максимум 16 бар
• Діапазон налаштування вихідного тиску: 1,5 - 6,0 бар
• Робоча температура: максимум 40 ° С з прозорою колбою і максимум 70 ° С з колбою з латунідані комбінованого фільтра для води Honeywell FK06 AAM:

Принцип роботи комбінованого фільтра із регулятором тиску Honeywell FK06

Комбінований фільтр FK06 поєднує в собі клапан зниження тиску D06F та промивний фільтр тонкого очищення FF06. У процесі нормальної роботи вода проходить через комірки фільтра FF06 на вихід. Для промивання фільтра від частин бруду необхідно відкрити шаровий кран. У процесі промивання подача фільтрованої води не припиняється. Вбудований регулятор тиску води D06F працює за принципом вирівнювання зусиль. Це означає, що сила діафрагми діє назустріч силі пружності пружини. Вхідний тиск впливає на відкриття або закриття клапана, тому коливання вхідного тиску не впливають на вихідний тиск.

Приклад монтажу:

Діаграма значень Kvs:
