Комплектації коллекторів теплої підлоги.

Коли виникає потреба купити колактор для теплої підлоги ми починаємо шукати їх в інтернеті, питати у знайомих якими вони користуються, цікавитися у монтажників, дивитися відеовигляди. Починаємо ламати голову який же вибрати? На вибір коллектора для системи теплої підлоги, в основному, впливає розведення кошой і які джерела тепла будуть обігрівати ваше приміщення.

Розгляньмо вузли для з’єднання теплої статі, її різновидів, різниці, конструкції та особливості.

Основні елементи коллекторних систем це:

• Колекторні балки для теплої підлоги з ротометрами. Балка постачається з ротометрами (прозорими ковпачками, на яких розміщена шкала, що вказує на проходового теплоносника літрів в хвилину на кожен контур). Для візуалізації та зручності регулювання гарячої води до підлоги, а також обмеження максимального протоки.
• Балка зворотнього боку оснащена вентилями. В балку вмонтовані букси з ручкою. Потрібні для плавної регулювання протоки на кожен контур окремо, а також в Якщо вам потрібно, ви можете від’ єднатися з ручною регулюванням і замість неї встановитисеризатор для автоматичного регулювання.
• Коннекторна (сміюча) група з термометрами. З її допомогою Під'єднується насос до коллекторних балок. Термометри показують температуру теплоносника, який циркулює по трубі в підлозі.
• Концевик (автомат травнівського + кран). Автомат видаляє повітря з системи і запобігає утворенню повітряного пробки в трубі. За допомогою крана зручно заповнювати і зливати воду з системи.

Тепер розгляньмо конструктивні особливості кожного колекція окремо и в Коли вони використовуються.

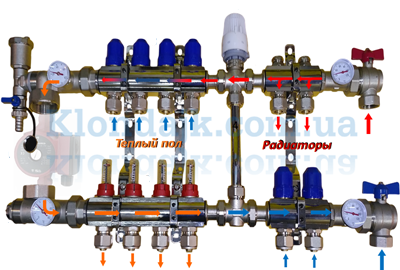

Колектори з трьох ходовим клапаном

Комплектація ідеально підходить для систем теплої статі разом з променевою розвідкою радіатора. Як видно на малюнку, для організації низькотемпературного контуру використовують три ходи клапана з термоголовом. Якщо ви досягнете відповідної температури теплоносника термоголовка закривається і перенаправляє потік на контур опалення. Переваги  ця комплектація складається в тому, що змішування теплоносника перед подачів в контур теплої підлоги відбувається в балці зворотної ліні. Так само при даному комплектації трьох ходовий клапан є  байпасна лінія насоса основного контура (за наявності термоголовок на радіаторному відоплення в випадках При встановленні циркуляційного насоса продовжуватиме свою роботу). сервоприводів на контуру теплої підлоги потрібно встановлювати додаткову байпасну лінію, або встановити циркуляційні насоси з плавною зміною обертів (частотні).

Максимальна кількість контурів з обох боків не повинна перевищувати 12. Заголовлено гідравлічними характеристиками виробу.

З цінами Ви можете ознайомитися тут.

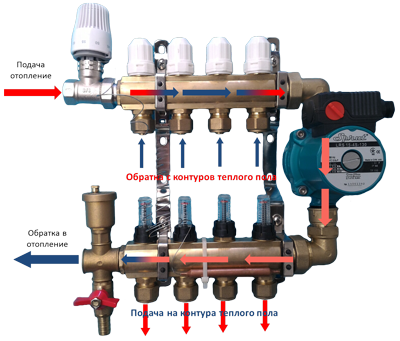

Стандартна комплектація

Ця комплектація вважається стандартною для коллекторів теплої підлоги, що підключається до високотемпературної системи опалення. Як видно на малюнку, змішування теплоносника для подачі в контурі теплої підлоги відбувається в перед камерою насоса. Більшість виробників користується комплектацією  Цей перегляд обладнання. На нашому веб-сайті представлені деякі з них:

• Aqua-World (Туреччина)
• Fado (Італія)
• Giacomini (Італія)
• Bonomi (Італія)
• Sd-Forte (Китай)

Ми також пропонуємо гідравлічний розподіл, який готовий для збору насосу і термостату перегріву. з 2 річною гарантією, перейти.

Збірник з насосом

Ця комплектація - найдешевша серед представлених, але при цьому повністю працездатна.

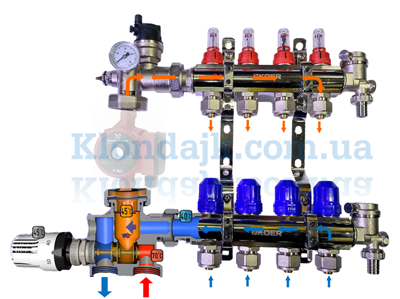

Колектор з нижнім з’ єднанням

Змішувальний вузол Для того щоб підтримувати і контролювати температуру теплоносника, який потрапляє в контур теплої підлоги.

Однією з особливостей цього змішувачного вузла є розташування піддачої і зворотної лінії поруч один з одним, за допомогою Завдяки чому ці водяні габарити значно менші.

Так само на цьому вузлі відразу розміщені термостатична голова, щоб контролювати температуру теплоносника.

З цінами Ви можете ознайомитися тут.

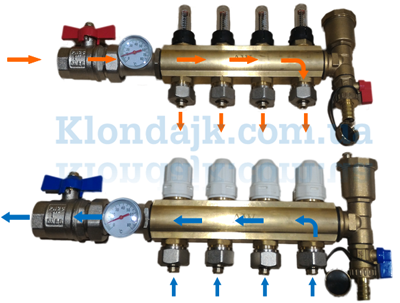

Колектор для низькотемпературних систем

Ця комплектація використовується в випадках,  Коли температура в коллекторі теплої підлоги не перевищує 55 градусів, а циркуляція забезпечує циркуляційний насос, що знаходиться за приділими коллекторної групи. До комплекту, окрім гребеня теплої підлоги, також входять дві вершені Група і два дюймових крани з американками для демонтажу колекція. Крани оснащені термометрами для контролю температури, що підноситься і навпаки.

З цінами Ви можете ознайомитися тут.
